重錘型液控緩閉止回蝶閥

所屬分類：蝶閥

聯系人：吳先生

熱線電話：13968993212

座機： 0577-67333802

聯系地址：浙江省麗水市蓮都區碧湖鎮萬洋眾創城八區8幢101

聯系我們

產品介紹
產品參數
聯系我們

蓄能罐式液控緩閉止回蝶閥具有較完善的液壓系統和電氣控制系統，即可現場操作，也可遠距離操作，HD7B41X重錘式保壓液控緩閉止回蝶閥的控制系統采用蓄能罐取代了目前國內同行廠家生產的重錘，將重錘勢能變為流體蓄能，不僅節省了長期運行支承重錘所耗的能量，改善了液壓系統的保壓性能，避免了運行時維護人員的人身傷亡事故和精神上的不安全感和恐懼感，其控制機構勾思新穎，設計合理，體積小，重量輕，結構簡單，功能齊全，動作靈活可靠，外形美觀，節能節材，維修方便，且維修時不需要停止水泵工作等，能簡便地實現泵閥聯鎖程序控制及微機集中控制，停電時，搖動手動油泵即可關閉。閥門開閉，動作十分方便。

用途：

蓄能罐式液控緩閉止回蝶閥具有較完善的液壓系統和電氣控制系統，即可現場操作，也可遠距離操作，HD7B41X重錘式保壓液控緩閉止回蝶閥的控制系統采用蓄能罐取代了目前國內同行廠家生產的重錘，將重錘勢能變為流體蓄能，不僅節省了長期運行支承重錘所耗的能量，改善了液壓系統的保壓性能，避免了運行時維護人員的人身傷亡事故和精神上的不安全感和恐懼感，其控制機構勾思新穎，設計合理，體積小，重量輕，結構簡單，功能齊全，動作靈活可靠，外形美觀，節能節材，維修方便，且維修時不需要停止水泵工作等，能簡便地實現泵閥聯鎖程序控制及微機集中控制，停電時，搖動手動油泵即可關閉。閥門開閉，動作十分方便。

主要零部件材料：

零件名稱型號	閥體	蝶板	蝶板密封圈	閥桿	閥座	填料
DX7K41X-6-10 Z	灰鑄鐵	球墨鑄鐵	丁腈橡膠	鉻不銹鋼	銅合金	O型橡膠圈
DX7K41X-6-10 C	碳鋼	碳鋼	不銹鋼	鉻不銹鋼	不銹鋼	柔性石墨

名稱型號	閥體	蝶板	蝶板密封圈	閥桿	閥座	填料
DX7K41H-6/10 Z	灰鑄鐵	球墨鑄鐵	丁腈橡膠	鉻不銹鋼	銅合金	O型橡膠圈
DX7K41H-6/10 C	碳鋼	碳鋼	不銹鋼	鉻不銹鋼	不銹鋼	柔性石墨

主要性能：

型號	公稱壓力（MPa）		實驗壓（MPa）			適用溫度（℃）		適用介質
			殼體實驗		密封試驗
KD741H-6C	0.6		0.9		0.66	≤65		水
KD741H-10C	1.0		1.5		1.1
項目				公稱通徑
				DN≤1000			DN≥1400
開閥時間（S）				10~60可調			15~60可調
關閥時間(S)		快關		1.2~25可調			2~30可調
		慢關		2~60可調			4~60可調
關閥角度（°）		快關		60°±10°
		慢關		25°±10°

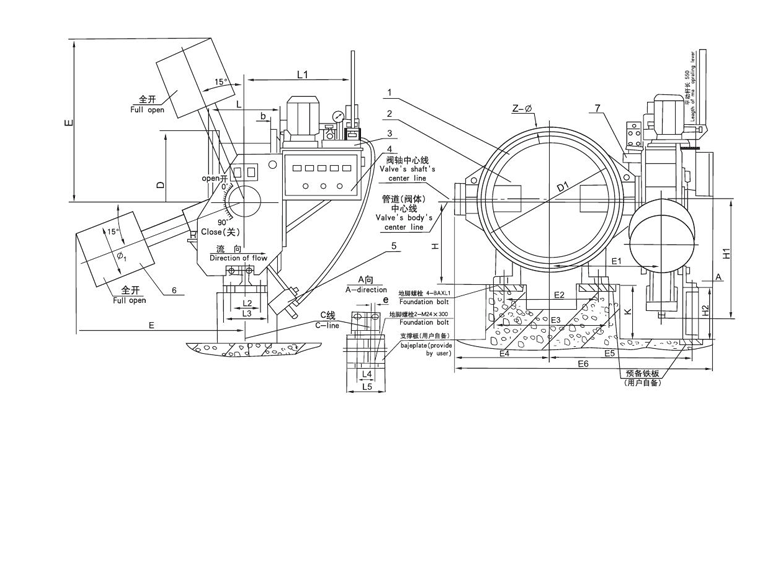

結構圖

主要連接尺寸：

PN(MPa)	DN	生要連接尺寸 Main connection dimension
PN(MPa)	DN	D	D1	b	L	L1	L2	L3	L4	B	B1	B2	B3	B4	H	H1	H2	H3	Z-d	n-d
1.0	200	340	295	28				168	720			152	250	670		620	730	1300	8-22
	250	395	350	28				200	770			250	250	670		620	730	1300	12-22
	300	445	400	28				235	795			270	250	690		620	730	1300	12-22
	350	505	460	30	260	340	420	265	820		100	290	250	690	320	620	730	1300	16-22	4-φ18
	400	565	515	32	310	410	510	296	900		120	310	285	760	340	675	750	1300	16-26	4-φ22
	450	615	565	32	320	420	520	320	920		134	330	285	760	370	675	750	1300	20-26	4-φ22
	500	670	620	34	350	450	530	345	1010		136	350	285	760	400	675	750	1300	20-26	4-φ26
	600	780	725	36	400	565	640	414	1055		158	390	285	760	460	675	750	1300	20-30	4-φ26
	700	895	840	40	630	650	760	530.5	1070		210	430	315	805	520	885	820	1300	24~30	4-φ26
	800	1015	950	44	600	740	860	601.5	1130		220	470	315	805	580	885	820	1300	24-33	4-φ30
	1000	1230	1160	50	728	900	1040	735	1240		220	510	315	825	630	885	820	1300	28-33	4-φ30
	900	1115	1050	46	668	820	950	664	1180	130	280	550	355	855	690	925	890	1300	28-36	4-φ30
	1200	1455	1380	56	868	1070	1240	1097.5	1250	160	330	630	355	855	810	935	890	1500	32-39	4-φ33
	1400	1630	1560	44	1000	1230	1430	873	1440	180	370	710	405	920	920	1010	930	1500	36-36	4-φ36
	1600	1830	1760	48	1130	1400	1620	1212.2	1540	220	420	790	405	920	1040	1010	970	1500	40-36	4-φ36
0.6	1800	2045	1970	50	1260	1550	1800	957.5	1690	260	470	870	460	960	1140	1080	1460	1500	44-39	4-φ39
	2000	2265	2180	54	1280	1700	1980	1347.5	1810	290	520	950	560	1030	1250	1080	1460	1500	48-42	4-φ39
	2200	2475	2390	60	1620	2040	2340	1660	2100	300	530	1000	580	1150	1350	1230	1520	1700	52-42	4-φ39
0.25	2400	2605	2540	38	1740	2070	2400	1687.5	2310	690	1010	1100	580	1150	1420	1230	1520	1700	56-33	4-φ42
0.25	2600	2805	2740	40	1940	2270	2600	1887.5	2410	700	1110	1200	580	1150	1520	1230	1520	1700	60-33	4-φ42
