Q941Y浮動硬密封電動球閥

所屬分類：球閥

聯系人：吳先生

熱線電話：13968993212

座機： 0577-67333802

聯系地址：浙江省麗水市蓮都區碧湖鎮萬洋眾創城八區8幢101

聯系我們

產品介紹
產品參數
聯系我們

暫無內容

產品工作原理和用途：

Q941Y浮動硬密封電動球閥：電動驅動、法蘭連接形式、浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封（金屬密封），此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。

Q941Y 型 PN16~PN63 浮動硬密封電動球閥適用于兩位切斷、調節的場合。

產品結構特點：

閥門與執行機構的連接采用直連方式，由 DCL 系列精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

產品性能參數：

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Q941Y-16C	16	1.6	-28~425	水、蒸汽、油品等
Q941Y-25	25	2.5
Q941Y-40	40	4.0
Q941Y-63	63	6.3
Q941Y-16P	16	1.6	-28~500	硝酸等腐蝕性介質
Q941Y-25P	25	2.5
Q941Y-40P	40	4.0
Q941Y-63P	63	6.3
Q941Y-16R	16	1.6
Q941Y-25R	25	2.5
Q941Y-40R	40	4.0
Q941Y-63R	63	6.3

產品主要零件材料：

型號	材料
	閥體	球體、閥桿	密封圈	填料、墊圈
Q941Y-16C	WCB	2Cr13	特種硬化材料	柔性石墨環、柔性石墨纏繞墊
Q941Y-25
Q941Y-40
Q941Y-63
Q941Y-16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941Y-25P
Q941Y-40P
Q941Y-63P
Q941Y-16R	CF8 (304)	0Cr18Ni9 (304)
Q941Y-25R
Q941Y-40R
Q941Y-63R

產品主要尺寸：

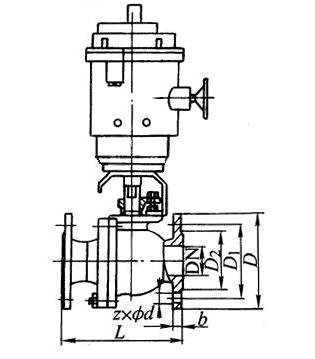

Q941Y型(PN16)型法蘭連接浮動硬密封電動球閥外形及結構尺寸

DN	L	D	D1	D2	b	z×?d
15	130	95	65	45	14	4×?14
20	140	105	75	55	14	4×?14
25	150	115	85	65	14	4×?14
32	165	135	100	78	16	4×?18
40	180	145	110	85	16	4×?18
50	200	160	125	100	16	4×?18
65	220	180	145	120	18	4×?18
80	250	195	160	135	20	8×?18
100	280	215	180	155	20	8×?18
125	320	245	210	185	22	8×?18
150	360	280	240	210	24	8×?23
200	400	335	295	265	26	12×?23

Q941Y型(PN25)型法蘭連接浮動硬密封電動球閥外形及結構尺寸

DN	L	D	D1	D2	b	z×?d
15	130	95	65	45	16	4×?14
20	140	105	75	55	16	4×?14
25	150	115	85	65	16	4×?14
32	165	135	100	78	18	4×?18
40	180	145	110	85	18	4×?18
50	200	160	125	100	20	4×?18
65	220	180	145	120	22	8×?18
80	250	195	160	135	22	8×?18
100	280	230	190	160	24	8×?23
125	320	270	220	188	28	8×?25
150	360	300	250	218	30	8×?25
200	400	360	310	278	34	12×?25

Q941Y型(PN40)型法蘭連接浮動硬密封電動球閥外形及結構尺寸

DN	L	D	D1	D2	b	z×?d
15	130	95	65	45	16	4×?14
20	140	105	75	55	16	4×?14
25	150	115	85	65	16	4×?14
32	180	135	100	78	18	4×?18
40	200	145	110	85	18	4×?18
50	220	160	125	100	20	4×?18
65	250	180	145	120	22	8×?18
80	280	195	160	135	22	8×?18
100	320	230	190	160	24	8×?23
125	400	270	220	188	28	8×?25
150	400	300	250	218	30	8×?25
200	502	375	320	282	38	12×?30

Q941Y型(PN63)型法蘭連接浮動硬密封電動球閥外形及結構尺寸

DN	L	D	D1	D2	b	z×?d
15	140	105	75	55	18	4×?14
20	152	125	90	68	20	4×?18
25	180	135	100	78	22	4×?18
32	200	150	110	82	24	4×?23
40	220	165	125	95	24	4×?23
50	250	175	135	105	26	4×?23
65	280	200	160	130	28	8×?23
80	320	210	170	140	30	8×?23
100	360	250	200	168	32	8×?25
125	381	295	240	202	36	8×?34
150	403	340	280	240	38	12×?34
